특징 |
|
| |
① 경량?콤팩트하여 설치 공간 절약, 장비에 직접
취부 가능
타사 필터와는 달리 프리필터가 불필요하기 때문에 배관에
설치가 간단하고 압력손실도 최소화할 수 있다.
② 한
몸체에 2개의 필터 엘레멘트 내장
2개의 필터 엘레멘트를 동일한 몸체에 배치하여 단계적으로
여과
③ 특수밸브(페트콕)를 부착하여 상시 드레인을 배출
④ 냉각효과가 큰 알루미늄에 의해 고온다습기에 특히 효과를
발휘
⑤ 안정된 제거 효율
응축수 100%, 오일방울99%, ?5㎛이상 고형미립자
100% 제거
⑥ 동절기 결빙현상을 방지 |
|
|
|
 |
|
| |
|
어떻게 100%의 응축수를 제거하는가? |
|
| |
에어라인에서 유입되는 압축공기는 1차 엘레멘트의 스테인레스 메쉬를
통과하면서 가속이 붙고 소용돌이를 친다. 물방울은 메쉬 표면에 붙어 다른 물방울과 결합된다.
물방울은 크기가 커지면서 다른 이물질을 모아서 밑으로 떨어지면서 오토드레인 집수조로 흘러간다.
모여진 응축수는 일정량 차면 플로트가 뜨면서 자동 배출된다.
압축공기가 1차 엘레멘트를 통과하면서 속도의 변화, 소용돌이 현상, 압축공기의 팽창에
의해 대략 95%의 응축수가 1차 엘레멘트에서 제거된다. 현재 남아있는 5%의 응축수를
함유한 응축수를 함유한 압축공기는 매우 흡수성이 높고 조밀하게 감은 2차 엘레멘트로 들어간다.
압축공기는 엘레멘트를 통과할 수 있는 길을 찾기 위해 격렬하게 회오리치며, 수많은 작은
소용돌이가 형성된다. 남아있던 응축수는 분리되어 이러한 소용돌이의 진공상태에서 기화된다.
오일방울과 3미크론 이상의 고형이물질은 2차 엘레멘트에서 제거된다.
이러한 방법으로 LA-MAN 드라이필터는 장비에 무해한 깨끗하고 건조한 공기를 공급하는
것이다.
|
|
1차.2차 엘레멘트 교체 |
|
| |
1차 엘레멘트(특수 스테인레스로 제작)와 2차 엘레멘트(특수면으로
제작)의 서비스 수명은 압축공기의 오일 및 이물질의 양에 달려 있다. 1차는 세척 사용이
가능하고 2차는 4～6개월 혹은 압력차이가 0.7㎏/㎠이상일 경우 교체한다.
|
| |
|

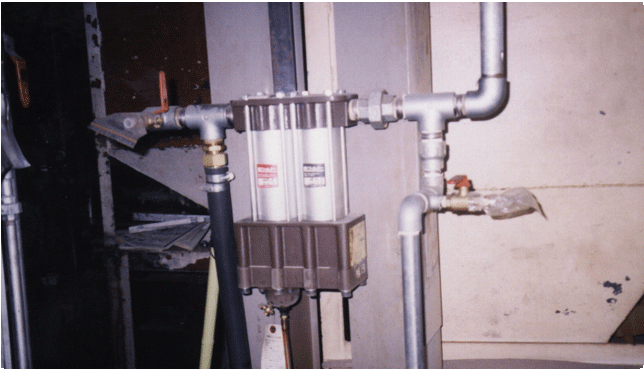

효율적인 사용 및 설치 장소 |
|
| |
① 압축공기를 사용하는 포인트-오브-유즈(말단 장비)에 부착하여
최종적인 응축수 제거 목적으로 사용
② 메인라인에서 서브라인으로 분기되는 지점
③ 후단 고급필터(3in1 멀티드라이필터)의 수명 연장을 위한 프리필터 |
| |
|
사양 |
|
| |
모델
|
M-105A
|
M-107A
|
M-110A
|
M-120A
|
M-140A
|
M-160A
|
M-180A |
사용압력 ㎏/㎠
|
3～9.9 |
사용온도 ℃
|
5～60 |
미립자제거 ㎛ |
5 |
최대유량 Nℓ/min
|
750 |
750 |
1.500 |
3.000 |
6.000 |
6.000 |
12.000 |
접속구경 ＂PT
|
3/8 |
1/2 |
3/4 |
1 |
1¼
|
1½
|
2 |
크기 mm
|
255*103*60 |
340*149*77 |
420*200*102 |
550*286*133 |
710*384*18 |
무게 ㎏
|
0.90 |
2.5 |
5.8 |
12.9 |
13.2 |
28.2 |
|
| |
